DAC(直接连接电缆)/

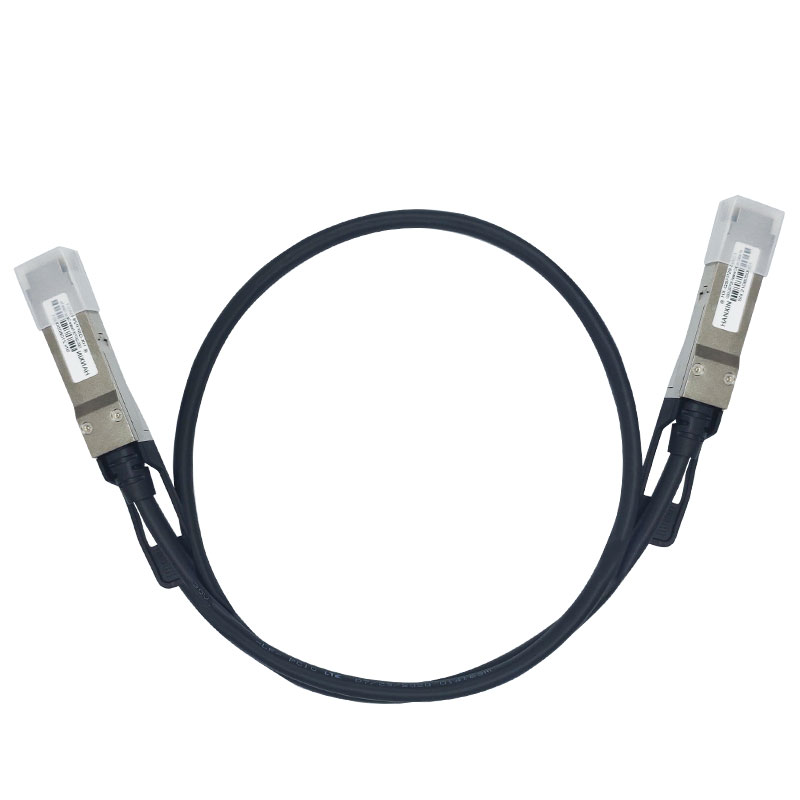

100G QSFP28高速线缆

  • 符合MSA SFF-8665规范
  • 每个通道速率可达到28.3125Gbps
  • 可以传输到5m
  • 工作温度0~70℃
  • 单个3.3V电源供电
  • 符合RoHS协议

  • 产品详情
  • 产品尺寸
  • 产品应用

产品介绍:

QSFP28高速铜质电缆是应用在100Gethernet,取代有源光缆传输的高性价比高速传输解决方案。QSFP28高速铜质电缆可满足硬件通信设备和数据中心在低成本、低功耗要求下达到高密度端口的配置。

产品规格:

机械规格

参数 最小值 典型 最大 单位
电缆直径 (26AWG) 0.220 Inches
弯曲半径 (26AWG) 1.102 Inches
电缆直径 (28AWG) 0.185 Inches
弯曲半径 (28AWG) 0.925 Inches
电缆直径 (30 AWG) 0.181 Inches
弯曲半径 (30 AWG) 0.906 Inches
对内偏斜 100 ps/10m
电缆插入损耗 15.43 dB/5m
大容量电缆时间延迟 5.2 ns/m
大容量电缆阻抗 95 100 105 Ohms
插入力 40 N
撤退力 30 N
保持力 90 N
耐用性 50 Cycles

该连接器与 SFF-8665 规范兼容。

产品应用:

  • 低 EMI 辐射开关、服务器和路由器
  • 数据中心网络
  • 存储区域网络
  • 高性能计算
  • 电信和无线基础设施
  • 医疗诊断和网络
  • 测试和测量设备

产品操作条件:

名称 符号 最小 最大 单位
工作外壳温度 Topc 0 70 degC
储存温度 Tst -40 85 degC
相对湿度(非冷凝) RS 35 60 %
电源电压 VCC3 3.135 3.465 V
LVTTL输入电压 Vilvttl -0.3 VCC3+0.2 V
电源电流 ICC3 15 mA
总功耗 Pd 0.05 W

注意:超过上述范围的压力或条件可能会对设备造成永久性损坏。这仅是一个应力等级,并且在这些或高于本规范操作部分所列条件的任何其他条件下,设备的功能操作不适用。长时间暴露在绝对最大额定值条件下可能会影响器件的可靠性。
