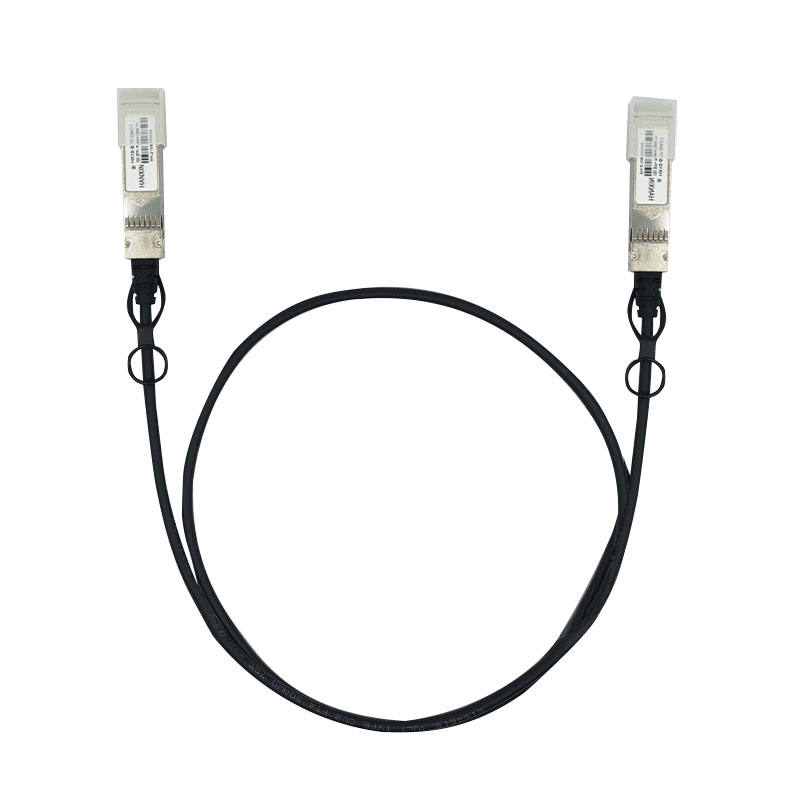

10G SFP+ 直接连接电缆

  • 符合 SFF-8431、8432 和 8472。
  • 每个通道高达 10.3125Gbps 的数据速率
  • 热插拨抽换
  • 高性价比的有源光缆替代方案
  • 传输距离可达 7m
  • 低功耗
  • 温度范围:0~70°C
  • 符合 RoHS 标准

  • 产品详情
  • 产品应用
  • 产品尺寸

产品介绍:

HX10-SFF-DAC1是应用在10Gethernet、8G Fiber channel和Infiniband短距离互连场景,取代有源光缆传输的高性价比高速传输解决方案。SFP+高速铜质电缆可满足硬件通信设备和数据中心在低成本、低功耗要求下达到高密度端口的配置。HX10-SFF-DAC1完全符合MSA规范要求的信号完整性性能,也可根据客户特殊规格要求定制。

规范协议:

  • 10G以太网(IEEE802.3ae)
  • 1/2/4/8G光纤通道
  • Infiniband:SDR(2.5Gbps)、DDR(5Gbps)、QDR(10Gbps)

产品规格:

一般产品特性

车道数 发送和接收
通道数据速率 10.3125 Gbps
工作温度 0 至 + 70°C
贮存温度 -40 至 + 85°C
电源电压 3.3 V 标称
电气接口 38针边缘连接器
管理界面 串行,I2C

高速特性

范围 符号 最小 类型 最大 单位
差分抗阻 Zd 90 100 110 Ω
差分输入回波损耗 SDDXX <-12+2* SQRT (f) with f in GHz Db 0.01~4.1GHz
<-6.3+13*Log10/(f/5.5) with f in GHz Db 4.1~11.1GHz
共模输出回波损耗 SCCXX < -7+1.6*f with f in GHz Db 0.01~2.5GHz
-3 Db 2.5~11.1GHz
差分波形失真罚分 dWDPc 6.75 Db
VMA 损失 L 4.4 Db
VMA 损耗串扰比 VCR 32.5 Db

合规性

特征 测试方法 表现
对电气引脚的静电放电 (ESD) MIL-STD-883C方法3015.7 1 类(>2000 伏)
电磁干扰(EMI) FCC B类 符合标准
CENELEC EN55022 B 类
CISPR22 ITE B 类
射频抗扰度(RFI) IEC61000-4-3 从 80 到 1000MHz 的 10V/m 场扫描通常不会显示出可测量的影响
RoHS 合规性 RoHS 指令 2011/65/EU 及其修订指令 6/6 符合 RoHS 6/6

低 EMI 辐射 交换机、服务器和路由器

数据中心网络

存储区域网络

高性能计算

电信和无线基础设施

医疗诊断和网络

测试和测量设备

10G SFP+ 直连电缆的推荐操作条件

范围 符号 最小 最大 单位
工作外壳温度 Topc 0 70 degC
贮存温度 Tst -40 85 degC
相对湿度(非冷凝) RS 35 60 %
电源电压 VCC3 3.135 3.465 V
LVTTL输入电压 Vilvttl -0.3 VCC3+0.2 V
电源电流 ICC3 15 mA
总功耗 Pd 0.05 W

注意:超过上述范围的压力或条件可能会对设备造成永久性损坏。这仅是一个应力等级,并且在这些或高于本规范操作部分所列条件的任何其他条件下,设备的功能操作不适用。长时间暴露在绝对最大额定值条件下可能会影响器件的可靠性。

该连接器与 SFF-8432 规范兼容

长度(米) 电缆AWG
1 30
3 30
5 24
7 24
