产品介绍：

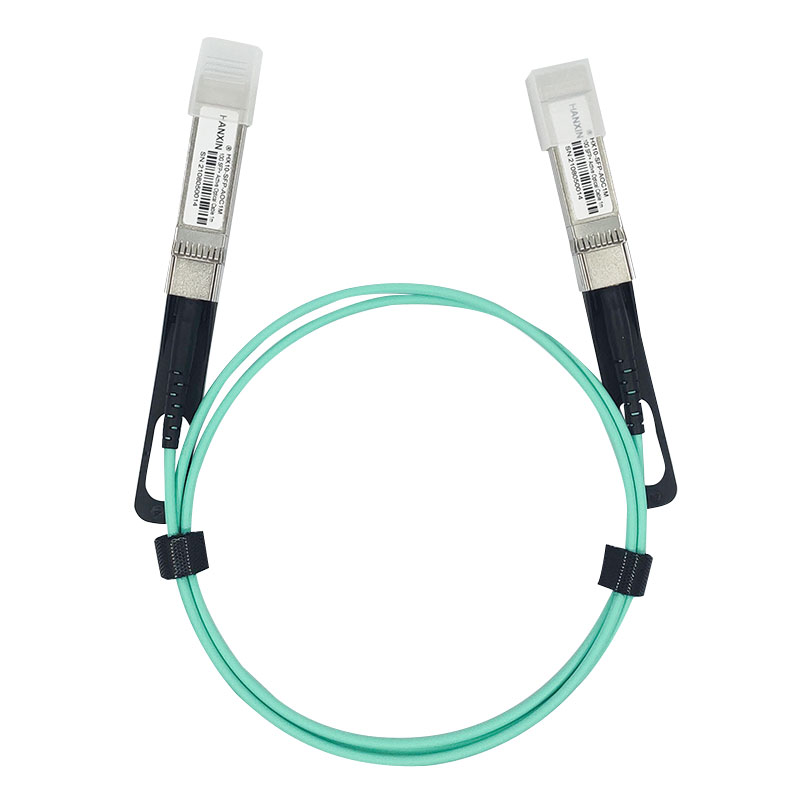

HX10－SFP－AOC1M 是一款适用于10Gb 以太网的可插拔SFP，符合SFF-8431。该收发器是用于短距离数据通信和互连应用的高性能模块。使用OM2MMF 时长度可达150m，使用OM3MMF 时长度可达300m。
产品应用：
产品规格：
绝对最大额定值
| 规格 | 标志 | 最小 | 最大 | 单位 |
| 储存温度 | HX | -20 | 85 | ℃ |
| 相对湿度 | RH | 0 | 85 | ℃ |
| 外壳工作温度 | TCase | 0 | 70 | % |
| 电源电压 | VCC | -0.3 | 3.6 | V |
适合工作条件
| 规格 | 标志 | 最小 | 最大 | 单位 |
| 外壳工作温度 | Tcase | 0 | 70 | ℃ |
| 电源电压 | VCC | 3.13 | 3.47 | v |
| 电源电流 | Icc | 0 | 300 | mA |
| 数据速率 | DR | – | Gbit/s |
单位：毫米
| L | L1 | L2 | L3 | W | W1 | W2 | H | H1 | H2 | |
| 最大 | 57.75 | 48.0 | 44.65 | 102.5 | 13.75 | 14.0 | 12.25 | 8.65 | 0.55 | 10.4 |
| 典型 | 57.55 | 47.8 | 44.45 | 101.5 | 13.65 | 13.9 | 12.15 | 8.55 | 0.5 | 10.2 |
| 最小 | 57.35 | 47.6 | 44.25 | 100.5 | 13.55 | 13.8 | 12.05 | 8.45 | 0.45 | 10.0 |
用于数据通信交换机和路由器连接的 25 GbE 和 10 GbE 分支应用程序
10G SFP+AOC管脚说明：
| 引脚 | 标志 | 名称/描述 |
| 1 | VeeT | 发射机信号地 |
| 2 | TX_FAULT | 发射器故障 (LVTTL-O) – 未使用。模块内部接地 |
| 3 | TX_DISABLE | 发射器禁用 (LVTTL-I) – 高电平或开路禁用发射器 |
| 4 | SDA | 两线串行接口数据线 (LVCMOS – I/O) |
| （与 INF-8074 中的 MOD-DEF2 相同） | ||
| 5 | SCL | 两线串行接口时钟线 (LVCMOS – I/O) |
| （与 INF-8074 中的 MOD-DEF1 相同） | ||
| 6 | MOD_ABS | Module Absent (Output)，连接到模块中的 VeeT 或 VeeR |
| 7 | RSO | 速率选择 0 – 未使用，表示高输入阻抗 |
| 8 | RX_LOS | 接收器信号丢失 (LVTTL-O) |
| 9 | RS1 | 速率选择 1 – 未使用，表示高输入阻抗 |
| 10 | VeeR | 接收机信号地 |
| 11 | VeeR | 接收机信号地 |
| 12 | RD- | 接收器数据输出反转 (CML-O) |
| 13 | RD+ | 接收器数据输出 (CML-O) |
| 14 | VeeR | 接收机信号地 |
| 15 | VccR | 接收器电源+3.3V |
| 16 | VccT | 发射器电源+3.3V |
| 17 | VeeT | 发射机信号地 |
| 18 | TD+ | 发送器数据输入 (CML-I) |
| 19 | TD- | 发送器数据反转 (CML-I) |
| 20 | VeeT | 发射机信号地 |
