DAC(直接连接电缆)/

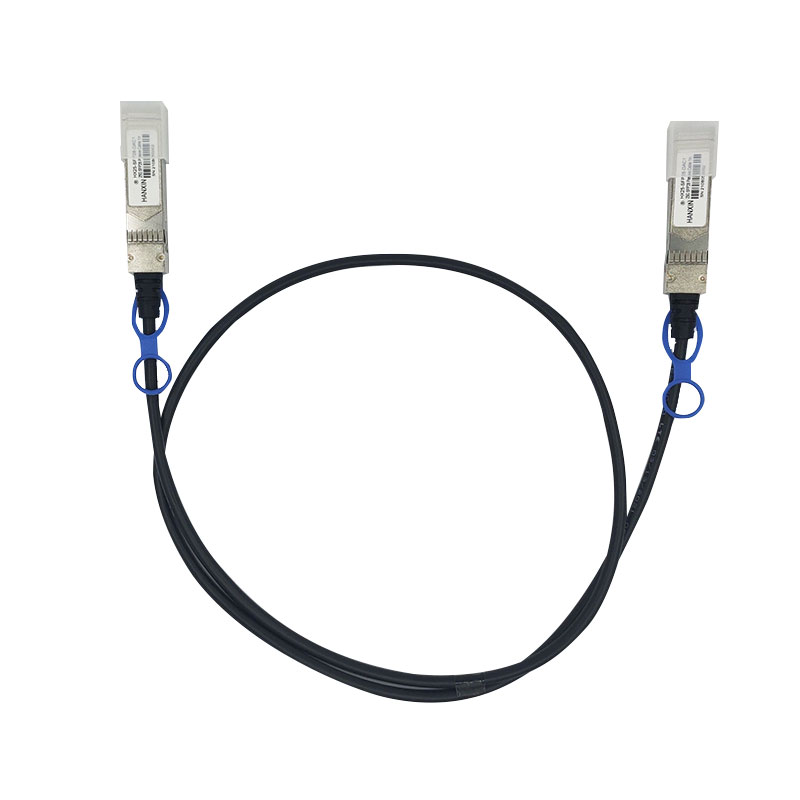

25G SFP28 直连电缆

  • 高达 25.78125Gbps 的数据速率
  • 传输距离可达 5m
  • 热插拔 SFP 20PIN 封装
  • 兼容 SFP28 MSA
  • 兼容 SFF-8402 和 SFF-8432
  • 单3.3V电源
  • 温度范围:0~70°C
  • 符合 RoHS 标准

  • 产品详情
  • 产品应用
  • 产品尺寸

产品介绍:

HX25-SFP28-DAC1无源电缆为25G以太网提供高性能、低成本的解决方案。SFP28铜制线在一个很低的成本和降低功率的前提下为厂商实现高端口密度的设计,配置和适用。

产品优势:

  • 低成本的铜缆解决方案
  • 最低的系统功率解决方案
  • 最低的系统EMI解决方案
  • 信号完整性的优化设计
  • 25G SFP28 直连电缆规格

机械规格订购信息

范围 最低限度 经典 最大 单位
电缆直径 (26AWG) – 0.220 – Inches
弯曲半径 (26AWG) 1.102 – – Inches
电缆直径 (28AWG) – 0.185 – Inches
弯曲半径 (28AWG) 0.925 – – Inches
电缆直径 (30 AWG) – 0.181 – Inches
弯曲半径 (30 AWG) 0.906 – – Inches
对内偏斜 – – 100 ps/10m
电缆插入损耗 – 15.43 – dB/5m
大容量电缆时间延迟 – 5.2 ns/m
大容量电缆阻抗 95 100 105 Ohms
插入力 – – 40 N
撤退力 – – 30 N
保持力 90 – – N
耐用性 50 Cycles – – –
  • 低 EMI 辐射开关、服务器和路由器
  • 数据中心网络
  • 存储区域网络
  • 高性能计算
  • 电信和无线基础设施
  • 医疗诊断和网络
  • 测试和测量设备

25G SFP28直连电缆的推荐操作条件

范围 符号 最小 最大 单位
工作外壳温度 Topc 0 70 degC
储存温度 Tst -40 85 degC
相对湿度(非冷凝) RS 35 60 %
电源电压 VCC3 3.135 3.465 V
LVTTL输入电压 Vilvttl -0.3 VCC3+0.2 V
电源电流 ICC3 – 15 mA
总功耗 Pd – 0.05 W

注意:超过上述范围的压力或条件可能会对设备造成永久性损坏。这仅是一个应力等级,并且在这些或高于本规范操作部分所列条件的任何其他条件下,设备的功能操作不适用。长时间暴露在绝对最大额定值条件下可能会影响器件的可靠性。

25G SFP28直连电缆的频域

测试参数 IEEE802.3bj规格
1 差分插入损耗 (SDD12) 12.8906Ghz @22.48dB 时的最大插入损耗

12.8906Ghz@8dB 时的最小插入损耗

2 差分插入损耗 (SDD21) 12.8906Ghz@22.48dB 时的最大插入损耗

12.8906Ghz@8dB 时的最小插入损耗

3 差分回波损耗 (SDD22) -16.5+2xSQRT(f) @ 0.01 至 4.1GHz

-10.66+14xLog10(f/5.5) @4.1 至 19GHz

4 差分回波损耗 (SDD11) -16.5+2xSQRT(f) @ 0.01 至 4.1GHz

-10.66+14xLog10(f/5.5) @4.1 至 19GHz

5 共模反射 (SCC22) -2dB @ 0.01 至 19GHz
6 共模反射 (SCC11) -2dB @ 0.01 至 19GHz
7 共模转换 (SCD22) -22+(20/25.78)*(f) @ 0.01 至 12.89GHz

-15+(6/25.78)*(f) @ 12.9 至 19GHz

8 共模转换 (SCD11) -22+(20/25.78)*(f) @ 0.01 至 12.89GHz

-15+(6/25.78)*(f) @ 12.9 至 19GHz

9 差模到共模转换损耗 (SCD12) -10dB @ 0.01 至 12.89GHz

-27+(29/22)*(f) @ 12.9 至 15.7GHz

-6.3dB @ 15.71 至 19GHz

10 差模到共模转换损耗 (SCD21) -10dB @ 0.01 至 12.89GHz

-27+(29/22)*(f) @ 12.9 至 15.7GHz

-6.3dB @ 15.71 至 19GHz
