产品介绍：

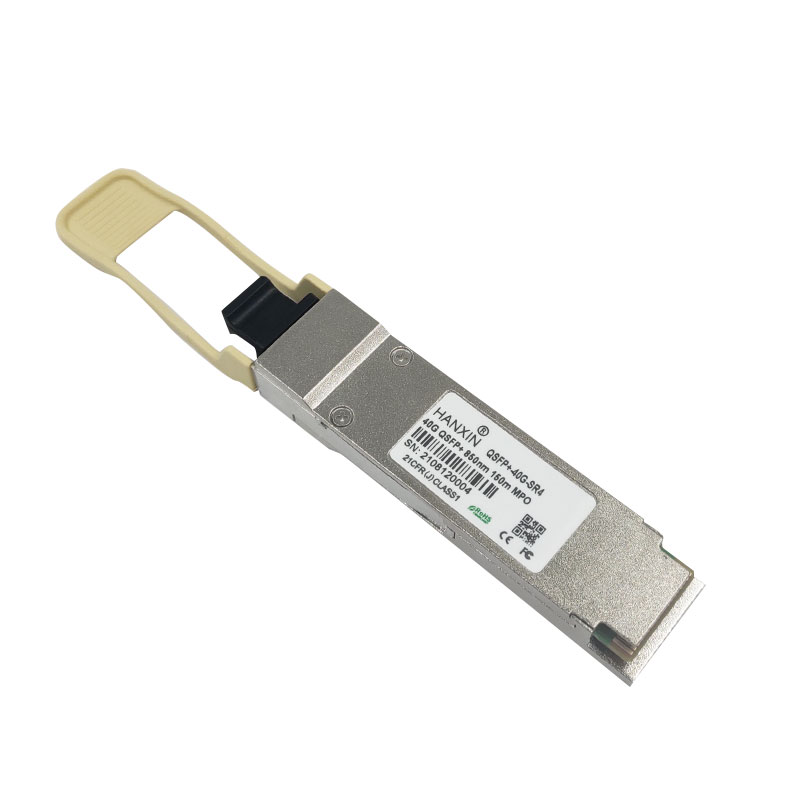

40GQSFP+ SR4设计用于多模光纤上每秒40Gb的链路。它们符合QSFP+MSAIEEE802.3ba40GBASE-SR4。收发器的光发射器部分包含一个4通道 VCSEL（垂直腔Surface Emitting Laser) 阵列、4通道输入缓冲器和激光驱动器、诊断监视器、控制和偏置块。对于模块控制，控制接口包含时钟和数据信号的两线串行接口。实现了VCSEL偏置、模块温度、发射光功率、接收光功率和电源电压的诊断监视器，结果可通过 TWS 接口获得。为被监控的属性建立警报和警告阈值。当属性超出阈值时，设置标志并产生中断。对于输入信号丢失 (LOS) 和发送器故障情况，也会设置标志并生成中断。所有标志都被锁存，并且即使启动锁存的条件清除并且操作恢复，也将保持设置状态。通过读取相应的标志寄存器，可以屏蔽所有中断并重置标志。除非禁用静噪，否则光输出将因输入信号丢失而静噪。通过TWS 接口进行故障检测或通道停用将禁用通道。状态、警报/警告和故障信息可通过 TWS 界面获得。
产品规格：
绝对最大额定值
| 范围 | 符号 | 最小 | 典型 | 最大 | 单位 |
| 贮存温度 | TS | -40 | – | 85 | ℃ |
| 相对湿度 | RH | 5 | – | 95 | % |
| 电源电压 | VCC | -0.3 | – | 4 | V |
| 信号输入电压 | Vcc-0.3 | – | Vcc+0.3 | V | |
| 伤害阈值 | 3.4 | dBm |
推荐工作条件
| 范围 | 符号 | 最小 | 典型 | 最大 | 单位 |
| 外壳工作温度 | Tcase | 0 | – | 70 | ℃ |
| 电源电压 | VCC | 3.14 | 3.3 | 3.47 | V |
| 电源电流 | ICC | – | 1200 | mA | |
| 数据速率 | BR | 10.3125 | Gbps | ||
| 传输距离 | TD | – | OM3 100 | m | |
| OM4 300 | m |
注意：100G以太网和ITU-T OTU4有不同的寄存器设置，不是自动协商
光学特性
| 范围 | 符号 | 最小 | 典型的 | 最大 | 单位 |
| 发射机 | |||||
| 中心波长 | λ0 | 840 | 1295.56 | 1296.59 | nm |
| 每条车道的平均发射功率 | -7.6 | 0.5 | dBm | ||
| 谱宽 (RMS) | σ | 0.65 | nm | ||
| 消光比 | ER | 3 | dB | ||
| 平均发射每条车道断电 | Poff | -30 | dBm | ||
| 每个车道的发射机和分散惩罚 | RIN | -128 | dBm | ||
| 光回波损耗容限 | |||||
| 输出眼图模板 | Rov | -7 | dBm | ||
| 接收者 | |||||
| 接收波长 | λin | 840 | 860 | nm | |
| 每个通道的 Rx 灵敏度 | RSENS | -9.5 | dBm | ||
| 输入饱和功率（过载） | Psat | 2.4 | dBm | ||
| 接收器反射率 | RR | -12 | Db | ||
| LOS取消断言 | LOSD | -12 | dBm | ||
| LOS 断言 | LOSA | -30 | dBm | ||
| LOS 滞后 | 0.5 | dBm |
