产品介绍：

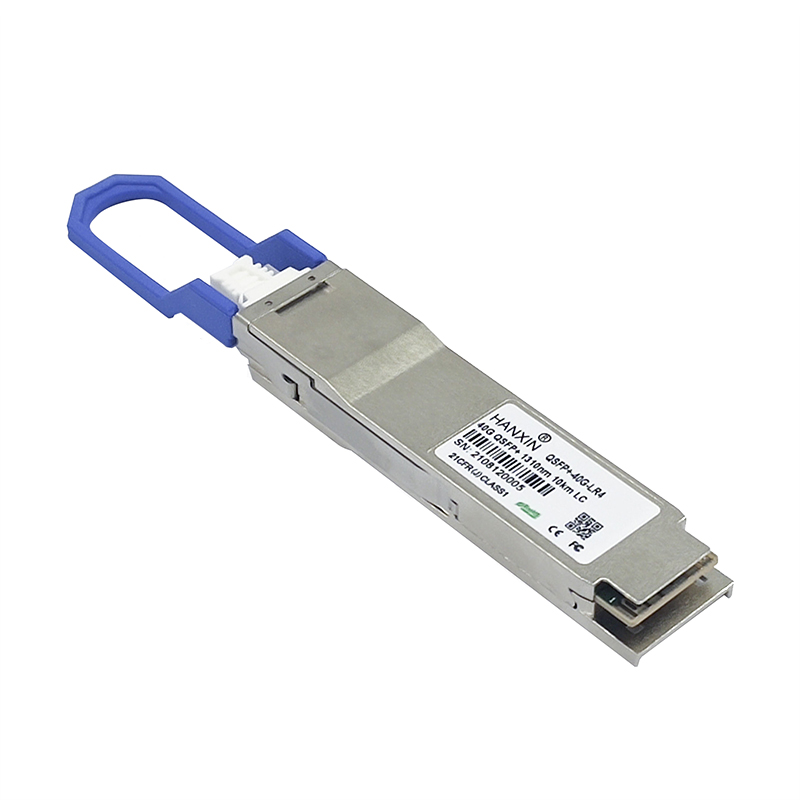

QSFP+ 40G-LR4-10km模块是一款高度集成的4x10G收发器，专注于高端口数40G系统和客户端40G接口的覆盖范围、带宽、密度和成本。40G QSFP+ LR4 Lite收发器专为基于IEEE802.3ba 40GBASE-LR4标准的应用而设计，传输距离可达10公里。
产品规格
光发射机性能
| 范围 | 符号 | 最小 | 典型 | 最大 | 单位 | |
| 中心波长 | Ch0 | λ0 | 1264.5 | – | 1277.5nm | |
| Ch1 | λ1 | 1284.5 | – | 1297.5 | nm | |
| Ch2 | λ2 | 1304.5 | – | 1317.5 | nm | |
| Ch3 | λ3 | 1324.5 | 1337.5 | nm | ||
| 每个通道的比特率 | B | 10.3125 | 10.7546 | Gb/s | ||
| 总平均发射功率 | POUT | – | – | 8.0 | dBm | |
| 边模抑制比 | SMSR | 30 | – | – | dB | |
| 平均发射功率，每条车道 | -6.8 | – | 2.0 | dBm | ||
| 光调制幅度（每个通道） | OMA | -3.8 | – | 3.5 | dBm | |
| 光调制幅度 (OMA) – TDP，每通道（分钟） | – | -4.8 | – | – | dBm | |
| 传输和色散损失，每条车道 | TDP | – | – | 2.3 | dB | |
| RIN12 OMA | – | – | – | -128 | dB/Hz | |
| 发射器反射率 | – | – | – | -12 | dB | |
| 消光比 | ER | 3.5 | – | dB | ||
| 发射机眼图模板定义 {X1, X2, X3, Y1, Y2, Y3} | 0.25, 0.4, 0.45, 0.25, 0.28, 0.4} | |||||
| OFF 发射机的平均发射功率，每个通道 | – | – | – | -30 | dBm | |
| 光回波损耗容限 | – | – | – | 20 | dB | |
光接收机性能
| 范围 | 符号 | 最小 | 典型 | 最大 | 单位 |
| 中心波长 | Ch0 | 1264.5 | 1271 | 1277.5 | nm |
| Ch1 | λ1 | 1284.5 | 1291 | 1297.5 | nm |
| Ch2 | λ2 | 1304.5 | 1311 | 1317.5 | nm |
| Ch3 | λ3 | 1324.5 | 1331 | 1337.5 | nm |
| 每个通道的比特率 | B | 10.3125 | – | 10.7546 | Gb/s |
| 损伤阈值，每条车道 | – | 3.4 | – | – | dBm |
| 每个通道的平均接收功率 | – | -13.5 | – | 2.0 | dB |
| 10×10-12BER时的无应力灵敏度（OMA） | OMAin | -6.8 | – | -11.5 | dBm |
| 压力敏感度（OMA） | OMAin,str | -3.8 | – | -9.9 | dBm |
| 接收器反射率 | ORL | -4.8 | – | -26 | dB |
| 垂直闭眼惩罚，每条车道 | VECP | – | – | 1.6 | dB |
| 接收电3 dB上截止频率，每通道 | – | – | – | 12.3 | GHZ |
| 应力眼图J2抖动，每条通道 | J2 | – | – | 0.42 | UI |
| 强调眼图J9抖动，每条通道 | J9 | – | – | 0.65 | UI |
| 眼罩坐标 #1 {X1, X2 Y1, Y2} 命中率 = 5 x 10E-5 | { 0.29, 0.5 150, 425} | ||||
