产品介绍：

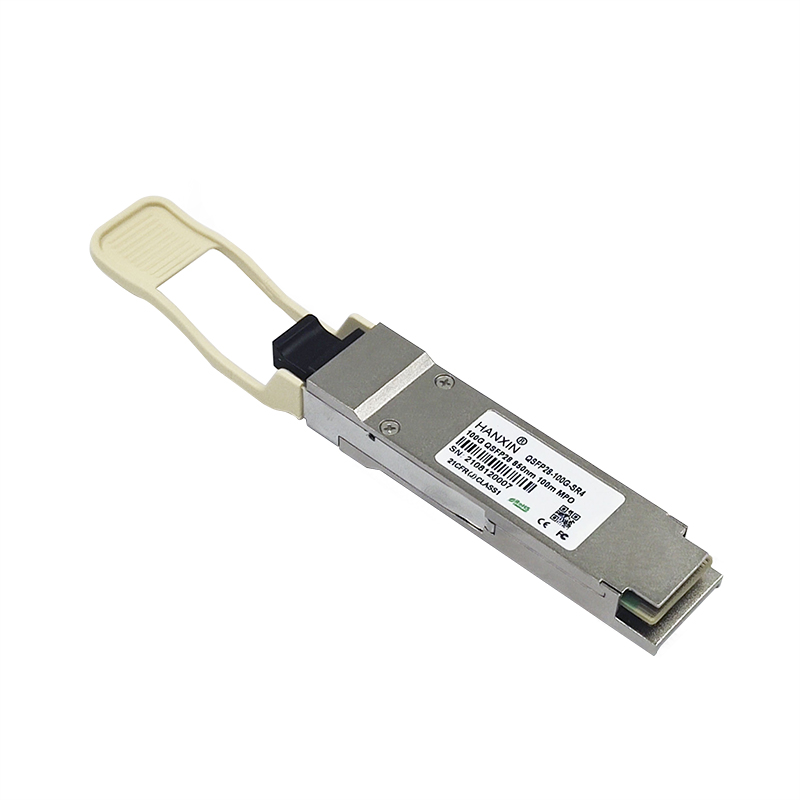

汉信QSFP28 100G-SR4-100m模块是一款高度集成的4x25G收发器，专注于高端口数100G系统和客户端100G接口的覆盖范围、带宽、密度和成本。每个通道可以适用OM3光纤以25Gbps的速度运行，最长可达70m,，使用OM4光纤的最长可达100m。这些模块设计用于在标称波长为850nm的多模光纤系统上运行。电气接口使用38触点边缘型连接器。光接口使用12芯MTP/MPO连接器。
产品规格：
光发射机性能
| 范围 | 符号 | 最小 | 典型 | 最大 | 单位 |
| 每车道信号速度 | 25.78125±100ppm | ||||
| 中心波长 | λC | 840 | 850 | 860 | nm |
| RMS谱宽 | Δλ | – | – | 0.6 | nm |
| 每通道的平均发射功率 | TXPX | -8.5 | – | 2.4 | dBm |
| 每通道发送OMA | TxOMA | -6.4 | – | 3 | dBm |
| 发射功率[OMA]减去每通道的TDEC | P-TDEC | -7.3 | – | – | dBm |
| 消光比 | 2 | – | – | dB | |
| 光回波损耗容限 | – | – | 12 | dB | |
| 环形通量 | FLX | > 86%在19微米<30% 在4.5微米 | dBm | ||
| OFF 发射机的平均发射功率，每个通道 | – | – | – | -30 | dBm |
| 发射机眼图模板定义 {X1, X2, X3, Y1, Y2, Y3} | {0.3, 0.38, 0.45, 0.35, 0.41, 0.5} | ||||
光接收机性能
| 范围 | 符号 | 最小 | 典型 | 最大 | 单位 |
| 每车道信号速度 | 25.78125±100ppm | ||||
| 中心波长 | λC | 840 | 850 | 860 | nm |
| 伤害阈值 | DT | 3.4 | – | – | dbm |
| 每个通道的平均接收功率 | RXPX | -10.3 | – | 2.4 | dBm |
| 10 x 10-12BER 时的无应力灵敏度(OMA) | RxOMA | – | – | 3 | dBm |
| 每通道的受压接收器灵敏度(OMA) | SRS | – | – | -5.2 | dBm |
| 垂直闭眼惩罚，每条车道 | VECP | – | – | 1.9 | dB |
| 应力眼图J2抖动，每通道 | – | – | – | 0.39 | UI |
| 应力眼图J4抖动，每通道 | – | – | – | 0.53 | UI |
| 每个攻击者车道的OMA | – | – | 3 | dBm | |
