QSFP28100GLR410KM-SFP光模块|QSFP光模块|AOC|DAC高速连接器|汉信通信

SFP万兆光模块/

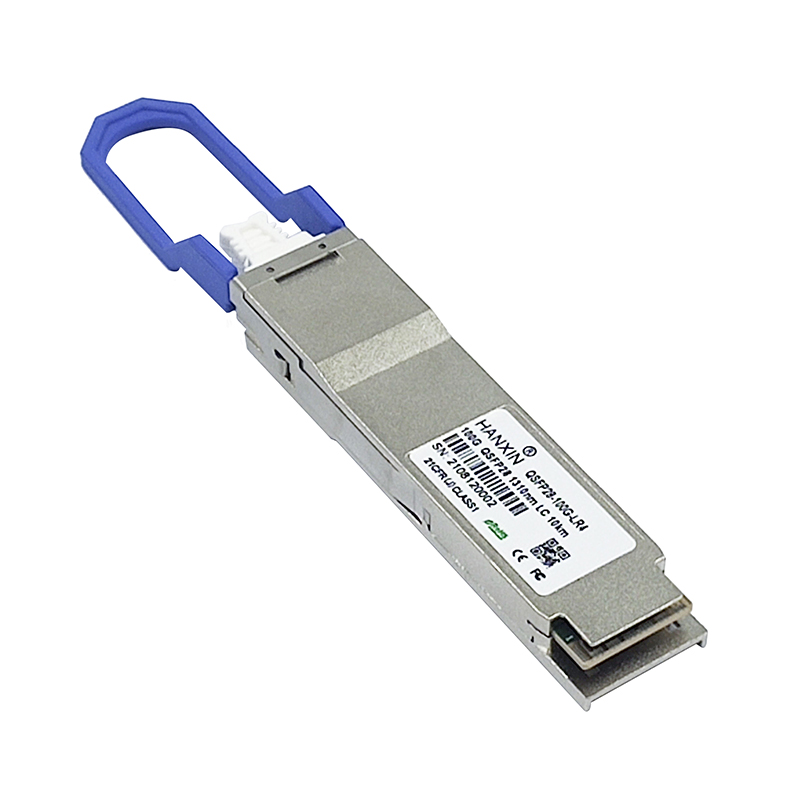

QSFP28 100G LR4 10KM

  • 符合 100GBASE-LR4
  • 支持从 103.125 Gbps 到 111.81 Gbps 的线路速率
  • 集成 LAN WDM TOSA / ROSA,通过 SMF 可达 10 公里
  • 数字诊断监控接口
  • 双工 LC 光学插座
  • 无外部参考时钟
  • 电热插拔
  • 符合带 LC 的 QSFP28 MSA连接器
  • 外壳工作温度范围:0°C 至 70°C
  • 功耗 < 3.5 W

  • 产品详情
  • 产品尺寸
  • 产品应用

产品介绍

100G QSFP28 LR4光收发器将接收器和发射器路径集成在一个模块上。在发送端,四个通道的串行数据流被恢复、重新定时,并传递给四个激光驱动器。激光驱动器控制中心波长为 1296 nm、1300nm、1305nm和1309 nm的4-分布式反馈激光器(DFB)。光信号通过行业标准的LC连接器复用到单模光纤。在接收端,四个光数据流通道由集成光解复用器进行光解复用。每个数据流由PIN光电探测器和跨阻抗放大器恢复,并重新定时。该模块具有热插拔电气接口、低功耗和MDIO管理接口。该产品根据QSFP28多源协议(MSA)设计了外形尺寸、光/电连接和数字诊断接口,并符合IEEE802.3bm。

产品规格:

绝对最大额定值

范围 符号 最小值 典型值 最大值 单位
贮存温度 Ts -40 85
相对湿度 RH 5 95 %
电源电压 VCC -0.3 4 V
信号输入电压 Vcc-0.3 Vcc+0.3 V

工作条件

范围 范围 最小值 典型值 最大值 单位
外壳工作温度 Tcase 0 70
电源电压 VCC 3.13 3.3 3.47 V
电源电流 ICC 1200 mA
数据速率 BR 25.78125 Gbps
传输距离 TD 30 km
耦合光纤 Single mode fiber 9/125umSMF

注意:100G以太网和ITU-T OTU4 有不同的寄存器设置,不是自动协商

光学特性

范围 符号 最小 典型的 最大 单位
发射机
波长分配 λ0 1294.53 1295.56 1296.59 nm
λ1 1299.02 1300.05 1301.09 nm
λ2 1303.54 1304.58 1305.63 nm
λ3 1308.09 1309.14 1310.19 nm
总输出功率 POUT 10.5 dBm
每条车道的平均发射功率 -4.3 4.5 dBm
频谱宽度 (-20dB) σ 1 nm
短信服务 30 dB
消光比 ER 4 dB
平均发射每条车道断电 Poff -30 dBm
RIN RIN -128 dBm
输出眼图模板定义{X1,X2,X3,Y1,Y2,Y3} {0.25,0.4,0.45,0.25,0.28,0.4}



接收机
每个通道的 Rx 灵敏度 RSENS -10.6 dBm
LOS 解除断言 LOSD -30 dBm
LOS 断言 LOSA -12 dBm
输入饱和功率 (过载) Psat 4.5 dBm
接收器反射率 Rr -26 dB

使用 PRBS 2 -1 测试模式测量,@25.78Gb/s

100G以太网&100GBASE-ER4

ITU-T OTU4

标准

符合 IEEE 802.3ba、IEEE 802.3bm 和 100GLR4

符合 SFF-8636
