产品介绍：

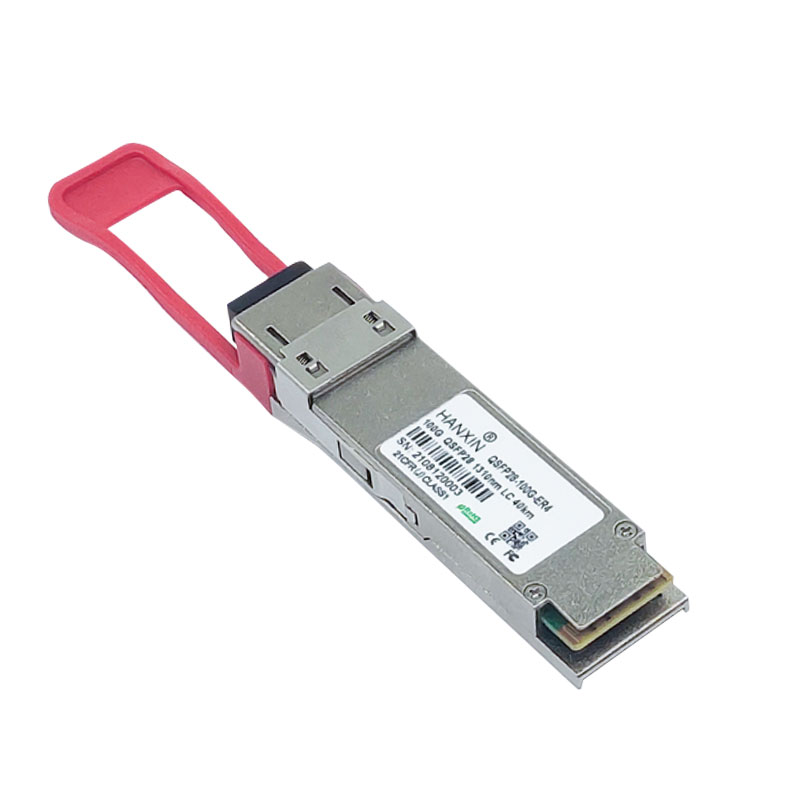

汉信100G QSFP28 ER4 Lite 光收发器将接收器和发射器路径集成在一个模块上。在发送端，四个通道的串行数据流被恢复、重新定时，并传递给四个激光驱动器。激光驱动器控制中心波长为1296nm、1300nm、1305nm和1309nm的4-EML。光信号通过行业标准的LC连接器复用到单模光纤。在接收端，四个光数据流通道由集成光解复用器进行光解复用。每个数据流由APD和跨阻抗放大器恢复，并重新定时。该模块具有热插拔电气接口、低功耗和MDIO管理接口。该产品根据QSFP28多源协议（MSA）设计了外形尺寸、光/电连接和数字诊断接口，并符合IEEE 802.3bm
产品规格：
绝对最大额定值
| 范围 | 符号 | 最小 | 典型 | 最大 | 单位 |
| 贮存温度 | TS | -40 | – | 85 | ℃ |
| 相对湿度 | RH | 5 | – | 95 | % |
| 电源电压 | VCC | -0.3 | – | 4 | V |
| 信号输入电压 | Vcc-0.3 | – | Vcc+0.3 | V |
推荐工作条件
| 范围 | 符号 | 最小 | 典型 | 最大 | 单位 |
| 外壳工作温度 | Tcase | 0 | – | 70 | ℃ |
| 电源电压 | VCC | 3.13 | 3.3 | 3.47 | V |
| 电源电流 | ICC | – | 1200 | mA | |
| 数据速率 | BR | 25.78125 | Gbps | ||
| 传输距离 | TD | – | 30 | Km | |
| 耦合光纤 | Single mode fiber | 9/125um SMF | |||
注意：100G以太网和ITU-T OTU4有不同的寄存器设置，不是自动协商
光学特性
| 范围 | 符号 | 最小 | 典型的 | 最大 | 单位 |
| 发射机 | |||||
| 波长分配 | λ0 | 1294.53 | 1295.56 | 1296.59 | nm |
| λ1 | 1299.02 | 1300.05 | 1301.09 | nm | |
| λ2 | 1303.54 | 1304.58 | 1305.63 | nm | |
| λ3 | 1308.09 | 1309.14 | 1310.19 | nm | |
| 总输出功率 | POUT | 10.5 | dBm | ||
| 每条车道的平均发射功率 | -4.3 | 4.5 | dBm | ||
| 频谱宽度 (-20dB) | σ | 1 | nm | ||
| 短信服务 | 30 | dB | |||
| 消光比 | ER | 4 | dB | ||
| 平均发射每条车道断电 | Poff | -30 | dBm | ||
| RIN | RIN | -128 | dBm | ||
| 输出眼图模板定义{X1，X2，X3，Y1，Y2，Y3} | {0.25,0.4，0.45，0.25，0.28，0.4}
|
||||
| 接收机 | |||||
| 每通道接收功率（最大） | Rov | -7 | dBm | ||
| Receiver Sensitivity (OMA),each Lane （BER = 5×10-5） | -18.5 | dBm | |||
| Receiver Sensitivity (OMA),each Lane （BER = 1×10-12） | -15 | dBm | |||
| LOS 解除断言 | LOSD | -35 | dBm | ||
| LOS 断言 | LOSA | -18 | dBm | ||
注：使用 PRBS 2 -1 测试模式测量，@25.78Gb/s
